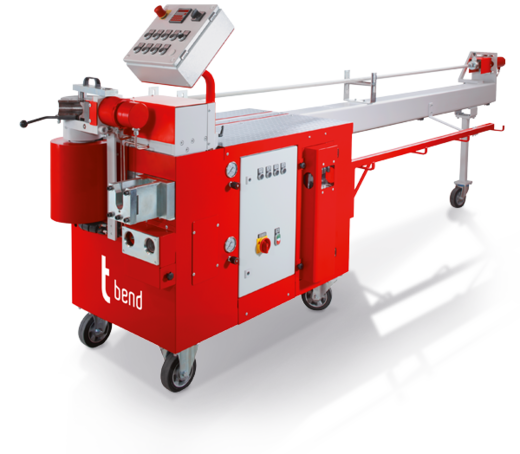

Kompaktní řada ohýbaček trubek s příznivou cenou.
Hydraulický pohon ohýbací osy, řízení s možností přednastavit zvolené úhly ohybu. Jedno upínací zařízení pro všechny velikosti trubek, ruční mazání trnu. Jednotlivé pohyby ohýbací sekvence ovládané tlačítky.
Příklad konfigurace stroje :
- odjehlovací zařízení pro trubky
- zařízení pro předmontáž prstýnků
- pila
|
|
| typ / konfigurace |
průměr trubky (mm) |
kapacita (mm) 400N/mm2 |
max. radius základní (mm) |
pohon ohýbací osy |
| DB 642 K |
42 |
5,0 |
85 |
hydraulický |
| DB 2060 K |
60 |
6,0 |
150 |
hydraulický |
| DB 2076 K |
76,1 |
3,0 |
150 |
hydraulický |

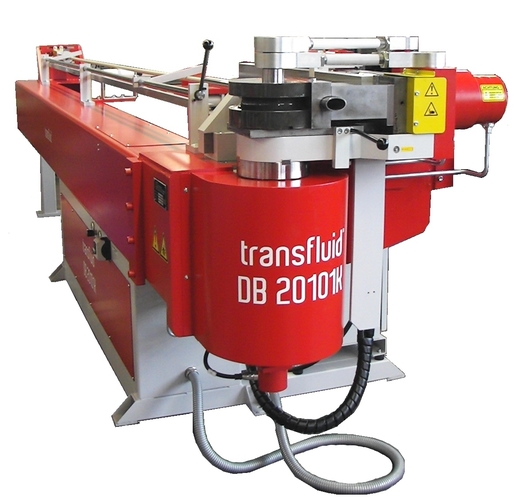

| DB 20101 K |
101,6 |
3,5 |
205 |
hydraulický |
| Příklad konfigurace : |
|
|
| kompaktní ohýbačka |
|
 |
|
upnutí trubky
|
|
integrovaná pila
|
|
|
Všechny údaje jsou pouze informativní
|
