Ohýbačky fitingů s ručním zakládáním trubek



Jednoduché, výkonné s přesným výsledkem a stabilitou jsou ohýbačky fitingů řady AB. Mají poháněnou a řízenou ohýbací osu pro ohyb až 1,0xD. Řízené jsou i další pomocné osy.

Sekvence upínaní a některé další pomocné osy jsou automatizované

Jsou vhodné zejména pro  maloseriovou výrobu fitingů s ručním zakládáním trubek.

Sada nástroje zahrnuje ohýbací rolnu,  tvarovanou sadu upínacích matric, přítlačnou matrici, trn pro fiting, přední trnovou vložku - podle ohýbané geometrie, vložku pro uzamčení upínací matrice

typ / konfigurace průměr trubky (mm) DN kapacita (mm) 400N/mm2  max. radius základní (mm)  pohon ohýbací osy
AB 6-25 26,5 25 3,5 50 servoelektrický
AB 6-50 67 50  9,0 120 hydraulický
AB 6-72 85 72  11,25 185 hydraulický

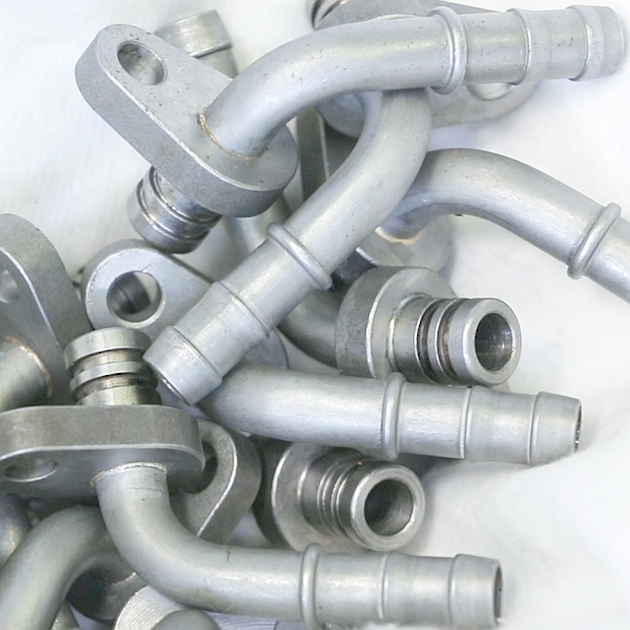

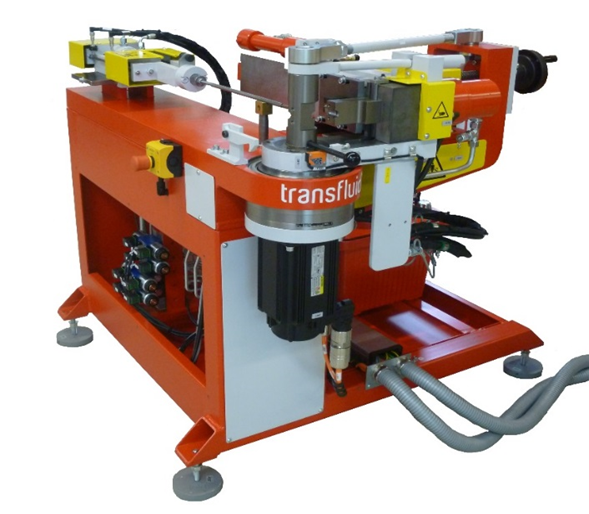

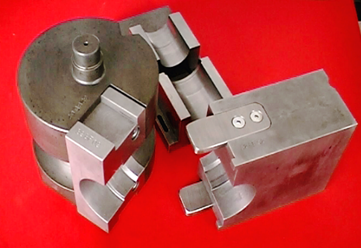

ohýbačka AB 6-25  příklad nástroje příklad ohnutých fitingů



Všechny údaje jsou pouze informativní
