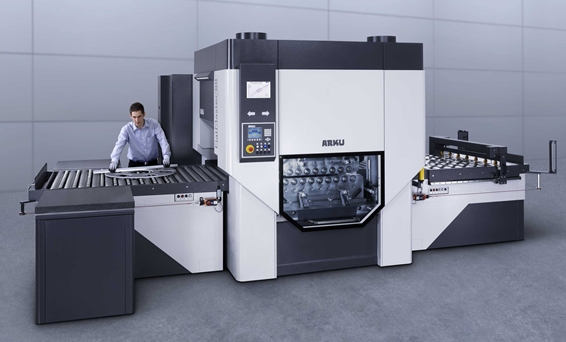

Servohydraulické rovnačky výpalků FlatMaster


  • Servohydraulická válcová rovnačka plechu je určena pro rovnání a uvolnění vnitřního napětí zejména vypálených a vysekávaných plechových dílů. Koncepce stroje je založena na velmi tuhé mechnické konstrukci  a na velmi rychlém servohydralickém řízení mezery mezi horní a spodní sadou rovnacích válců se zpětnou vazbou .
  • Stroj pracuje v širokém rozsahu tloušťek materiálu protože průměry válců jsou dostatečně malé a sady podpěrných válců pevně podpírají pracovní válce hustě v celé šířce. Stroj udržuje pevně a velmi rychle svou geometrii  a tedy i velkost mezery i když se skokově mění průřez rovnaného materiálu z nuly na 100% tloušťky.
  • Přestože jsou změny sil velmi  rychlé a nárazové, je díky hydraulickému systému vyloučeno mechanické opotřebení akčních prvků řízení mezery a životnost stroje je silnou stránkou.
  • K základním vlatnostem stroje patří snadné čištění pracovních a podpěrných válců a snadný přístup do vnitřního prostoru stroje. To zaručuje dlouhou životnost válců i celého stroje.
typ šířka  (mm)

kapacita (mm) Rp 0,2 220N/mm2

podrobně viz kapacitní diagram

FlatMaster® 55 800, 1250, 1600 0,5-12,0
FlatMaster® 88 800, 1300, 1600, 2000 2,0 - 23,0
FlatMaster® 120  1 300, 1 600, 2 000 3,0 - 35,0
FlatMaster® 140  1 300, 1 600, 2 000  4,0 - 43,0
FlatMaster® 180   2 000, 2 500, 3 000  6,0 - 60,0

Příklady rovnání dílů :












Všechny údaje jsou pouze informativní
